GDS文件转换为DXF/DWG文件的详细步骤

以下是伪原创后的内容：

将GDS文件转换为DXF/DWG文件的具体流程如下：挑选合适的工具，导入GDS文件，调整转换参数，完成格式转换。

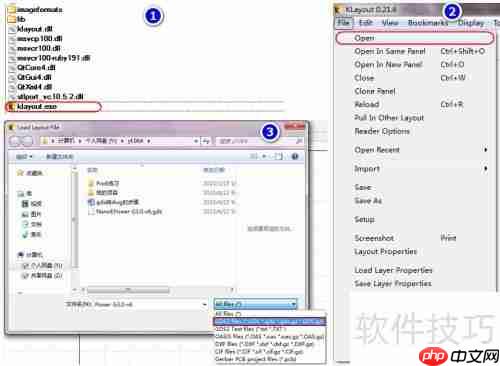

1、 启动Klayout程序（双击klayout.exe），从顶部菜单依次选择File→Open，弹出Load Layout File对话框。在下拉菜单（图③）中选取GDS2文件类型（*.GDS、*.gds、*.gds.gz、*.GDS.gz）。之后定位并选定目标GDS文件所在位置，点击打开按钮完成加载。

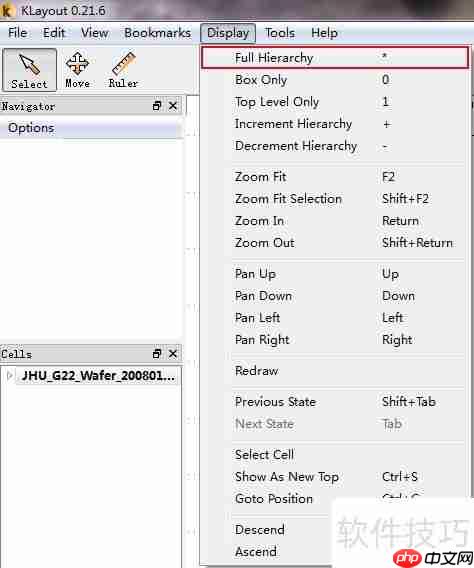

2、 若GDS已成功加载但未显示图像，可点击菜单栏中的Display→Full Hierarchy（或直接敲击键盘上的*键），就能看到完整的图像内容。

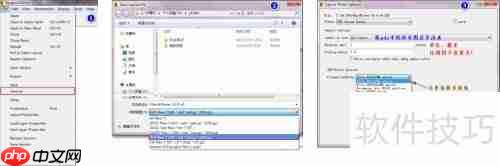

3、 然后开始导出为DXF格式：点击菜单栏中的File→选择Save As（①所示），会出现Save Layout File对话框（②），根据提示选择相应选项后点击保存。随后会跳出Layout Writer Options对话框（③），参照示意图设定参数，最后点击确定完成操作。

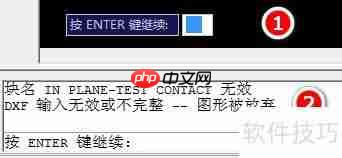

4、 关键步骤来了，当用AutoCAD打开导出的DXF文件时，可能会遇到图示中的提示消息。

5、 这类问题产生的原因大致有两个方面。

6、 一种可能是gds文件体积庞大，klayout在转换成dxf过程中尚未完成，用户就打开了dxf文件，致使文件残缺不全。建议等待转换结束后再执行后续操作。

7、 另一种情况是gds文件由其他软件生成，转换后的数据编码混乱无序。

8、 接下来，需要借助AcmeCADConverter软件来修复转换后的dxf文件。

9、 再次点击图标，让图形位于主窗口中央：

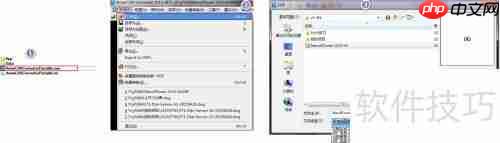

10、 在AcmeCADConverte软件主界面里，已经显示出图形（如果软件无法识别，请重新将GDS转为DXF，耐心等待确保彻底转换）。接下来要将修复好的DXF文件另存为新的DXF文件，具体步骤如下：点击菜单栏工具→恢复，接着按照图示进行操作。

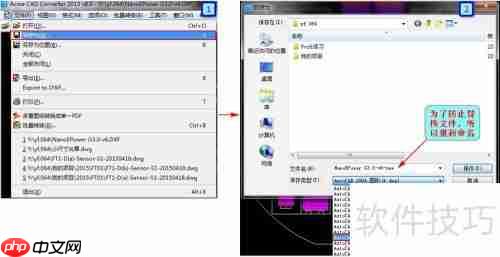

11、 或者跳过第十步，直接采用以下方式：点击文件→另存为，出现对话框后（建议更改文件名，保存类型选择Auto 2004 dxf格式 (*.dxf)），最后点击保存。此法转换的dxf文件效果不确定，能否成功依赖于gds文件的特点。

12、 最终，在AutoCAD中打开最终的dxf文件进行检查。值得注意的是，当前图形的比例不是1:1，因为在第三步中数据库单位被设为1微米，使得尺寸放大了1000倍。为了获取以毫米为单位的精确图形，需要将图形缩小0.001倍，这样才能获得最终所需的准确尺寸图形。
