基于0-5V转4-20mA电路的仿真分析

变送器的输出信号为常见的工业信号类型，包括模拟电压信号（如0-5v、0-10v）、电流信号（如0-20ma、4-20ma），以及网络信号（如485/232）。另外，还能提供继电器等开关信号输出。在实际运用中，由于电流信号在传输过程中受到线路压降的影响较小，所以在长距离信号传输场合，一般会选用4-20ma电流远传方式来实现现场仪表与控制室间的信号交互，这种方式具备较高的稳定性和可靠性。

1、 Multisim是一款备受推崇的电路仿真EDA工具，它可以通过交互式的方式绘制电路原理图并进行仿真分析。此次仿真是基于Multisim 12.0版本进行的。

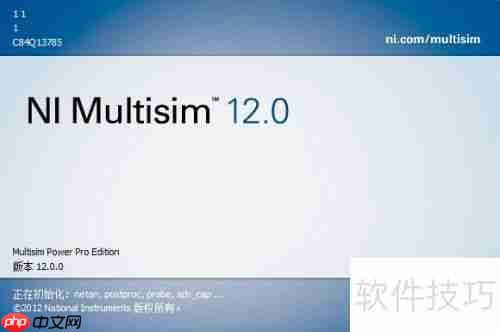

2、 双击电脑桌面上的Multisim 12.0快捷方式图标，就可以开启这个软件程序。

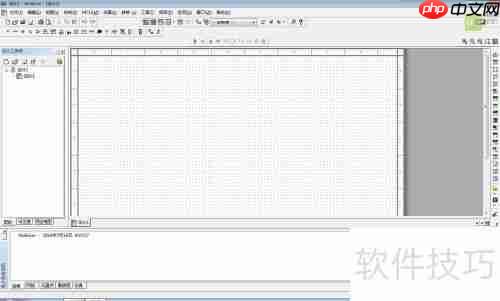

3、 在绘制电蚊香电路原理图的时候，Multisim自带了一些常用的元件。如果缺少特定的元件，可以自己创建元件封装来完成原理图的设计。

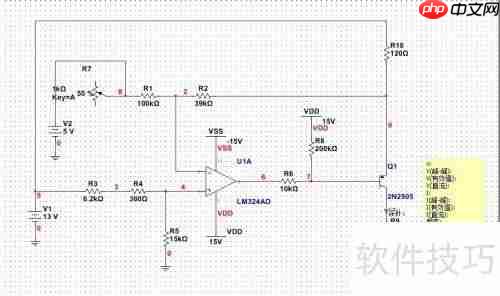

4、 关于绘制电路图的具体步骤就不详细描述了，已经完成的电路图如下所示。

5、 此原理图参考了网友的设计方案，在此向原作者表示感谢。此设计主要用于验证电路的准确性以及学习Multisim软件的仿真功能，若有侵权，请及时联系删除。

6、 开始电子线路的模拟工作。

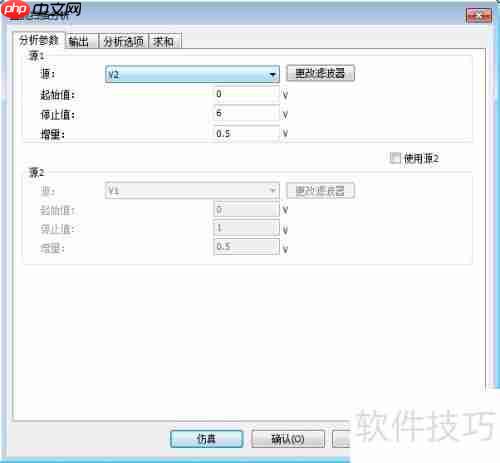

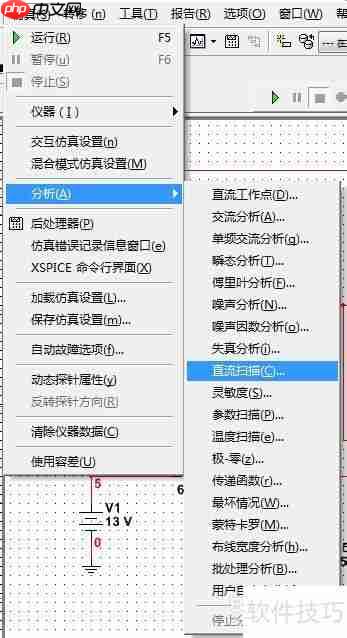

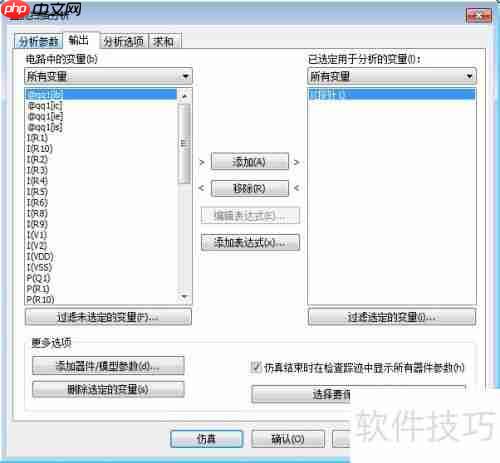

7、 仿真流程包括：分析→直流扫描。在参数设定环节，信号输入源是需要转换的电压信号，比如0-5V或0-10V。在运算放大器电路中通常采用电压输入模式，这里设定为V2（0-5V）；输出部分则用来展示仿真得出的电流信号大小，用I（探针）表示。

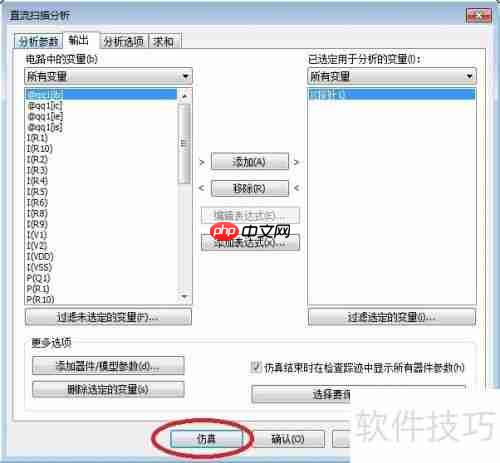

8、 参数配置完成后，点击开始仿真。Multisim软件将会执行仿真任务，并给出相应的结果。

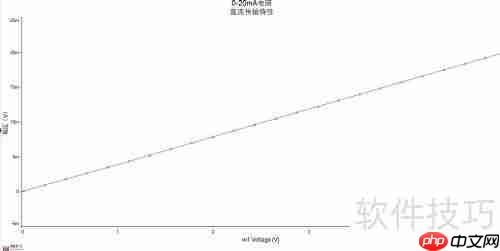

9、 根据需求调整不同的电阻值，上述图表能够产生0-20mA的电流信号，其仿真结果与之前的方法相同。

10、 在进行电路仿真之前，需要熟悉Multisim软件的基本操作，同时掌握VI变换电路的工作原理及其设计技巧。

以上就是基于0-5V转4-20mA电路的仿真分析的详细内容！
